タイムスタンプ付録音ファイルの
MP3ボイスレコーダー
|
| |
2021.04.04 PIC情報交換会資料 |
| |
YS電子工作デザイン http://www.ys-labo.com/ 斎藤 |
| |
YS電子工作ショップ http://ys-labo.shop-pro.jp/ |
| 1. |
概要 |
| |
1.1 機能
・ マイク音声をVS1063Aのハードウェアエンコーダにより、MP3ファイルでリアルタイムでSDカードに作成（録音）
・ 録音毎に、エプソンのRTC RX-8025によるタイムスタンプ（年月日時分秒）が書き込まれてたファイルを新規作成
・ Tera TermにSDカード内の録音、再生用ファイル名や録音プロセスを表示
・ サウンドファイルの再生/一時停止/スキップ 他

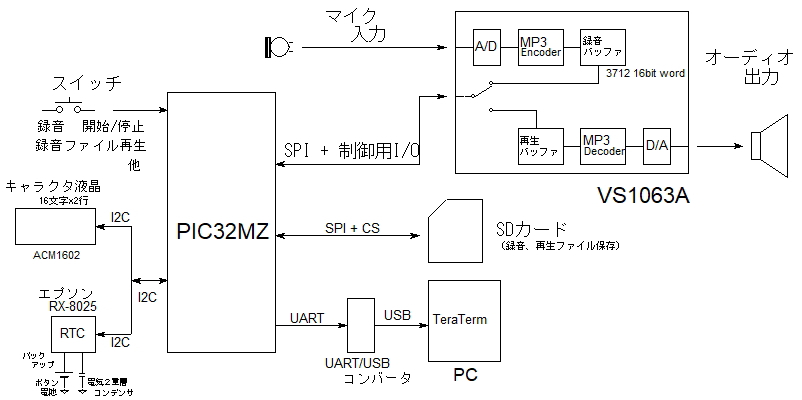

1.2. システム構成
 |
| 2. |
外観
|
| 3. |
回路図（→PDFファイル） |
4.
|
開発環境
・ Harmony v.2.04 XC32 v2.40
・ PIC： PIC32MZ2048EFH100 |
5.
|
Real Time Clock キバン
1. RTC RX-8025 エプソン SOP 22pin他 購入先： 秋月電子ピッチ変換キバン品
・32.768 kHz 水晶振動子内蔵： 高精度調整済（Ta = +25℃、月差約13 秒）
・時刻／カレンダ機能 、インタフェース方式： I2C インタフェース（400 kHz）
・動作電圧 1.70 V ～ 5.5 V 、 保持 電圧 1.15 V ～ 5.5 V 、バックアップ時消費電流： 0.48 μA /
3 V ( Typ. )
2. 機能/制御
・I2Cインターフェース …… 100KHｚ
・バックアップ …… PICの電源OFFでも時刻保持、 電源： 1.5V ボタン電池（LR44) ＋ 電気2重層コンデンサ 5.5V 1F
・年月日時分秒 …… 一括読み出し（所要時間： 約15msec）
・キャラクタ液晶（I2Cインターフェース）に年月日、曜日、時分秒を表示
・キバン上の4個のボタンスイッチ(Mode/Select/Up/Down)で所要の日付、時刻に設定
|
| 6. |
動作結果 |
| |
1. 録音ファイル名の表示結果（ at Tera Term)
Voice20201212_1738_1.mp3 2020/12/12 17:38:08
<- - - - - - ファイル名 - - - - - - - - > <- - - タイム スタンプ -
- - - >
2. 動画 → YouTube (1080ｐのHD動画)
or → Local mp4 file(299Mバイト)
3. Tera Term ログ全文
|
| 7. |
参考 |
|
7.1 プロジェクトファイル |
| |
|
| |
7.2 PMOSダイオード回路 メモ（ → URL ) |
| |
7.3 YS電子工作ラボHP での紹介（ → URL ） |
